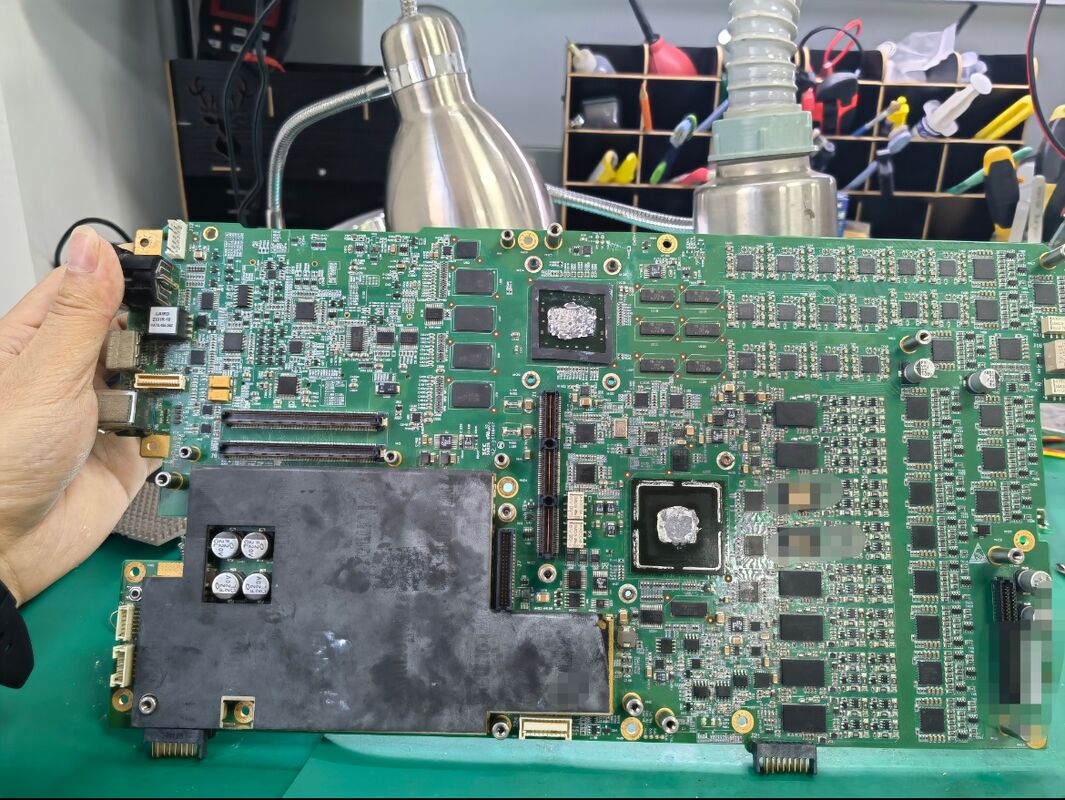

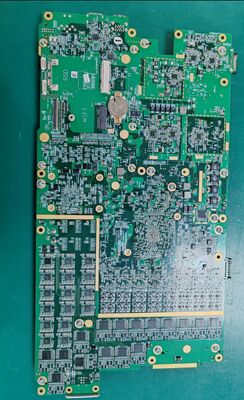

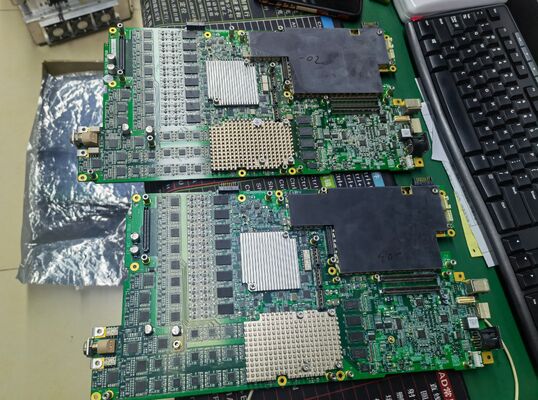

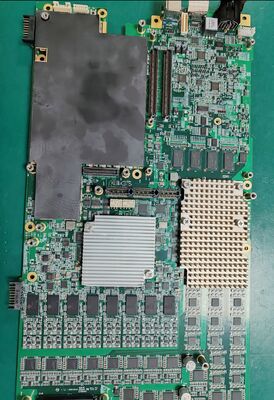

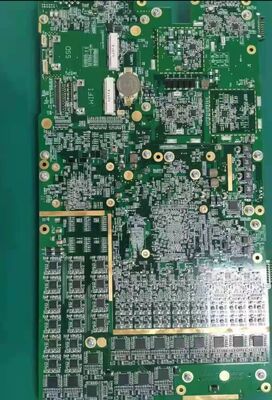

Las especificaciones de la placa base de ultrasonido Mindray M9

1Modelo y arquitectura básicos

• Números de las piezas de la placa base:
  • Versión estándar:No incluidos en la lista.
  • Versión de gama alta (M9GI/EDP):No incluye:

• Arquitectura de la plataforma:Plataforma de imágenes paralelas multicanal mQuadro(Arquitectura patentada de procesamiento de ultrasonido de Mindray)
• Módulos a bordo: Front-end (TR FPGA), back-end (COME/PC Module), gestión de energía (EC), monitoreo del sistema (SM), placa de alta tensión PHV

2Procesamiento de señales front-end (núcleo TX/RX por ultrasonido)

• Los canales TX/RX:65128 canales configurables
  • TR64 Subtablero: soportesExpansión de 1 ¢ 64 canales

• FPGA de control principal:TRA FPGA(controlador de transmisión/recepción de ultrasonido dedicado)
• Formación de múltiples vigas: Hasta12 haces paralelos por evento de transmisión(maximiza la velocidad de fotogramas y la resolución temporal)
• Interfaces de las sondas:
  • 1 × Puerto principal de la sonda (compatible con la matriz de fases, lineal, convexa, microconvexa)
  • Soporta sondas de cristal único 3T, interfaz dedicada 4D / TEE


3Procesamiento de back-end y módulo del sistema

• Procesador central: Módulo COME (Módulo PC, plataforma Doppler dedicada)
• Interfaces de almacenamiento:
  • M.2 SSD: estándar 128GB / 240GB (expandible)
  • El módulo de Wi-Fi está equipado con una ranura WLAN M.2

• Muestra las salidas:
  • Producción directa de la EDPDisplay LED de 15,6 pulgadas 1920×1080
  • Display externo HDMI: admite un monitor externo de alta definición

• Puertos de entrada y salida externos:
  • 2 por USB 3.0, Wi-Fi, DICOM Ethernet, ECG desencadenante
  • Interfaces de gestión de energía, ventilador, teclado y batería


4- Gestión de energía y sistemas

• Gestión de la energía (CE): Control de encendido/apagado del sistema, regulación del voltaje, protección contra la sobrecorriente y la sobrevoltaje
• Control del sistema: Ventilación en tiempo real, velocidad del ventilador, temperatura, monitoreo del estado de la batería
• Tabla de alta tensión PHV: Genera pulsos de alto voltaje programables para la excitación de la sonda

5Imagen y apoyo funcional

• Modos soportados: B/M, Doppler de color, PW/CW, HPRF, TDI, Elastografía, Imagen de contraste
• Procesamiento avanzado: reducción de ruido adaptativa iClear, composición espacial iBeam, composición de frecuencia FCI, imágenes armónicas de tejido THI
• Tasa máxima de fotogramas:1048 cuadros por segundo(modo Doppler/flujo)
• Profundidad de imagen máxima:39 cm(sonda abdominal convexa)

6. Física y compatibilidad

• Dimensiones: aprox.Para el uso en vehículos de motor(plataforma portátil)
• Modelos compatibles: M9, M9CV, M9GI, M9T, M9Vet
• Temperatura de funcionamiento:0 ̊40°C(nivel del sistema)
