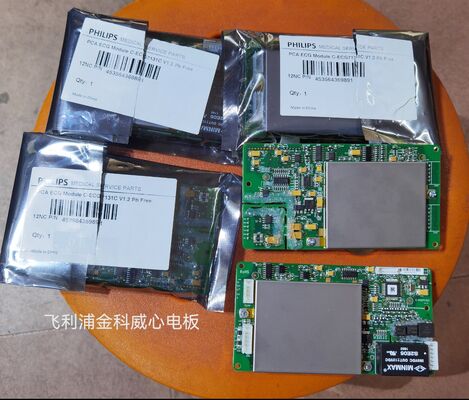

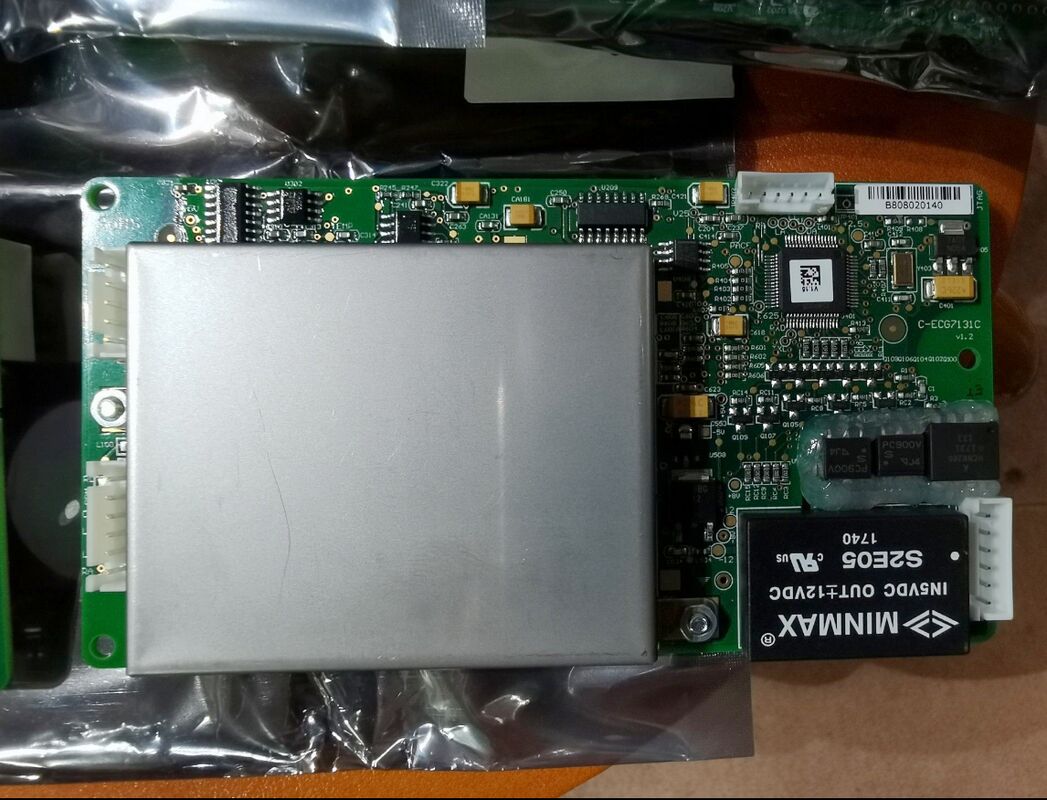

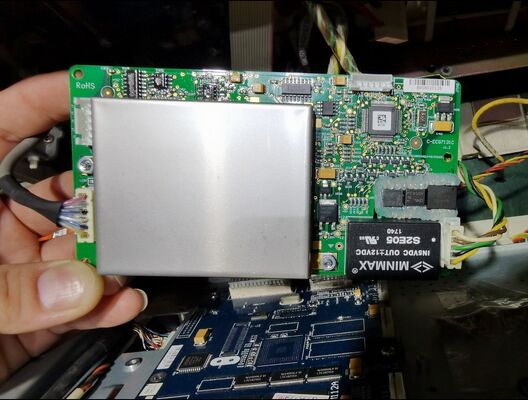

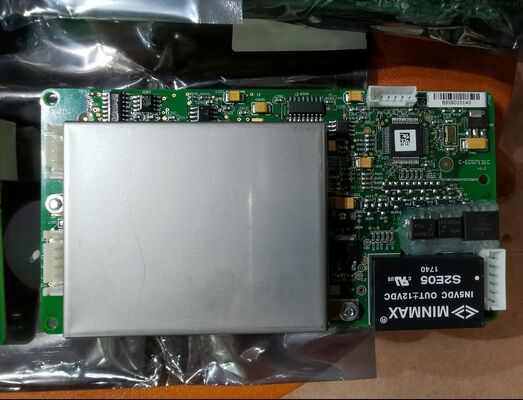

Placa de ECG Philip GOLDWAY G30 G40 PN 45356436891

El tratamiento de las muestras de la sangre se realiza mediante un tratamiento de las muestras de sangre.

Oldway G30 / G40 Tabla de ECG (Módulo de ECG) Inglés Especificaciones técnicas

1Configuración básica del ECG

• Sistema de plomo: Seleccionable con 3 / 5 conductores
  • 3 conductores: I, II, III
  • 5 conductos: I, II, III, aVR, aVL, aVF, V (se admite la visualización simultánea de 7 conductos)

• Modos de ECG: Monitoreo / Diagnóstico / Modo de cirugía seleccionable
• Impedancia de entrada: ≥ 100 MΩ (modo común)
• El índice de rechazo del modo común (CMRR): ≥ 100 dB (50/60 Hz)
• Protección por desfibrilación: A prueba de desfibrilador, soporta la desfibrilación bifásica 360J; recuperación automática después del choque
• Supresión de las interferencias electroquirúrgicas: Filtro anti-ESU incorporado

2. Medición de la frecuencia cardíaca (HR)

• Rango de medición:
  • Adultos y pediatras: 15~300 bpm
  • Neonatal: 15 ¢ 350 latidos por minuto

• Precisión: ±5 bpm o ±1% de la lectura, la que sea mayor
• Resolución: 1 bpm
• Límites de alarma: Umbrales ajustables de bradicardia y taquicardia

3. Forma de onda y ganancia de ECG

• Configuración de gananciaSe aplicará el método de ajuste automático de ganancia.
• Velocidad de forma de onda (velocidad de barrido)- ¿Cuál es el problema?25, 12.5, 25, 50 mm/s (se puede seleccionar)
• Ancho de banda:
  • Modo de monitorización: 0,5 a 40 Hz
  • Modo de diagnóstico: 0,05 ∼ 100 Hz
  • Modo de cirugía: 0,5 ∼ 20 Hz (antiinterferencia)


4. Análisis del segmento ST

• Rango de mediciónSe utilizará un sistema de control de velocidad de la luz.
• Precisión: ±0,02 mV o ±5% de la lectura, la que sea mayor
• Canales: monitorización ST de 4 canales (V, I, II, III)

5Detección de arritmias y marcapasos

• Análisis de la arritmia: 13 alarmas de arritmia (incluyendo PVC, Bigeminy, Trigeminy, VT, bradicardia, taquicardia, falta de ritmo, pausa, R-on-T, etc.)
• Detección de marcapasos: Sí; detecta pulsos de marcapasos asíncrono/sincrono, ancho de pulso ≥ 0,1 ms

6Parámetros físicos y eléctricos

• Dimensiones del tablero: Aproximadamente 145 × 100 × 20 mm (placa del módulo de ECG)
• Fuente de alimentación: CC 5V ±5%, 300 mA (desde la placa principal del monitor)
• Temperatura de funcionamiento: 0 ̊40 °C
• Temperatura de almacenamiento: -20°60 °C
• Humedad: 30%~85% RH (no condensante)

7Normas de conformidad

• La seguridad de los ECG debe estar garantizada.
• La norma EN 60601-1-2 (EMC) también se aplica a las emisiones de gases de efecto invernadero

Diferencia clave: G30 vs G40 ECG Board

• El G30: 10.4" de pantalla, ECG/arritmia/ST básico, sin expansión opcional de CO2/IBP (especificadores del núcleo idénticos de la placa de ECG)
• El G40: 12.1" de pantalla, los mismos parámetros centrales del ECG, soporta módulos IBP/CO2 dobles opcionales (la placa de ECG es funcionalmente idéntica a la G30)
