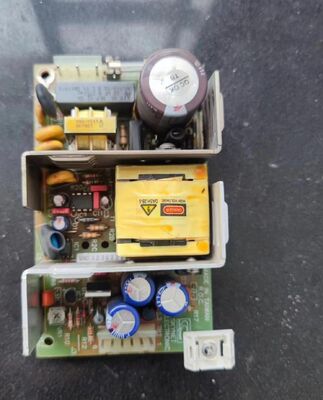

Placa de alimentación Nihon Kohden Bsm2301 U550013B / U550013C
Datos del producto:
| Lugar de origen: | Original |
| Nombre de la marca: | nihon kohden |
| Número de modelo: | bsm2301 |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | Negotiation, pls contact me |
| Detalles de empaquetado: | caja de cartón |
| Tiempo de entrega: | Dentro de 1-2 días hábiles después de que se confirmó el pago |
| Condiciones de pago: | T/T, Unión Occidental |
| Capacidad de la fuente: | 10 |
|
Información detallada |
|||
| Marca: | Nihon kohden | Modelo: | bsm2301 |
|---|---|---|---|
| PN: | U550013B / U550013C | Garantía: | 3 meses |
| price: | NEGOTIABLE | ||
| Resaltar: | Placa de alimentación U550013C,Placa de alimentación bsm2301 |
||
Descripción de producto

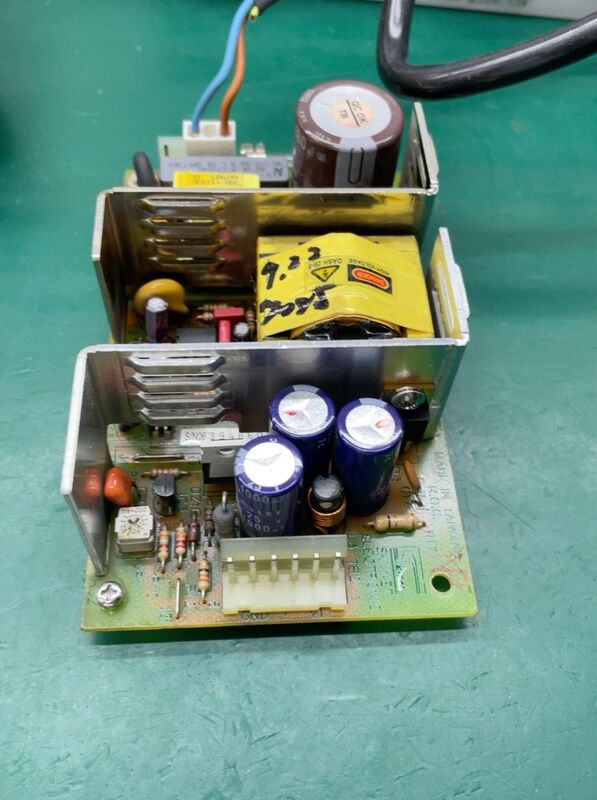

PN:U550013B / U550013C placa de alimentación nihon kohden bsm2301
Marca: Nihon Kohden | Modelo Aplicable: BSM-2301A/C/K | Número de Parte: U550013B / U550013C (Unidad de Suministro de Energía)
1. Parámetros Básicos de Entrada
- Voltaje de Entrada de CA: 100–240 VCA ±10%, conmutación automática
- Frecuencia de Entrada de CA: 50/60 Hz ±2%
- Corriente de Entrada: Máx. 1.0 A @ 100 VCA
- Consumo de Energía: Modo CA: 70 VA máx.; Modo Batería: 40 W máx.
- Fusible: Fusible de acción lenta de 2 A / 250 VCA incorporado (entrada de CA)
- Entrada de Batería: 10.8–15.0 VCC (paquete de batería recargable Ni-MH, 10HR-4/3FAUC-NK)
2. Parámetros de Salida de CC (Placa de Alimentación Principal)
| Canal de Salida | Voltaje | Clasificación de Corriente | Carga y Función |
|---|---|---|---|
| +15 VCC | +15.0 V ±5% | 3.0 A máx. | Sistema principal, circuitos analógicos, retroiluminación, módulos NIBP/IBP |
| +5 VCC | +5.0 V ±3% | 2.5 A máx. | Lógica digital, CPU, pantalla táctil, módulos de interfaz |
| +3.3 VCC | +3.3 V ±3% | 1.5 A máx. | MCU, memoria, circuitos de comunicación (convertido CC-CC desde +15 V) |
| -5 VCC | -5.0 V ±5% | 0.5 A máx. | Acondicionamiento de señal analógica (ECG/Resp) |
| +6 VCC | +6.0 V ±5% | 1.0 A máx. | Módulo grabador opcional (WS-231P) |
3. Especificaciones Físicas y Ambientales
- Dimensiones de la Placa: Aprox. 150 × 100 × 35 mm (L×A×H)
- Peso: Aprox. 0.45 kg
- Temperatura de Operación: 0 °C a +40 °C
- Temperatura de Almacenamiento: -20 °C a +60 °C
- Humedad Relativa: 30%–85% HR (sin condensación)
- Altitud: Operación: -500 m a 3,000 m; Almacenamiento: -500 m a 13,100 m
4. Características de Protección y Seguridad
- Protección contra Sobretensión (OVP): Se activa a >16.5 V (+15 V), >5.5 V (+5 V)
- Protección contra Sobrecorriente (OCP): Apagado automático por sobrecorriente para todas las salidas
- Protección contra Cortocircuitos (SCP): Limitación de corriente de retroceso, recuperación automática
- Voltaje de Aislamiento: 4,000 VCA (entrada a salida, grado médico)
- Corriente de Fuga: <100 µA (fuga del paciente, cumple con IEC 60601-1)
- Cumplimiento EMC: IEC 60601-1-2, EN 55011 Clase B (emisión)
5. Control e Interfaz
- Control de Energía: MCU de gestión de energía integrado, conmutación automática CA/batería
- Carga de Batería: Carga normal: 370 mA (máx. 16 h); Carga de mantenimiento: 370 mA (intervalo de 1.2 s / 1 min)
- Conectores:
- CN401: Salida principal a la placa PRINCIPAL (+15V, +5V, GND, señales de control)
- Entrada de CA: Toma IEC C6 con fusible y terminal de tierra
- Conector de Batería: CN1401 (entrada de 10.8–15 VCC)
6. Estándares de Cumplimiento
- Seguridad: IEC 60601-1:2005, IEC 60601-2-49 (seguridad eléctrica médica)
- EMC: IEC 60601-1-2:2007, EN 60601-1-2
- Rendimiento: Especificaciones internas de PSU médica de Nihon Kohden
Notas Clave
- Esta PSU se comparte con las series BSM-2303/2304/2351 (mismas especificaciones de salida principales).
- +3.3 V se genera mediante un convertidor CC-CC en la placa a partir de la salida principal de +15 V.
