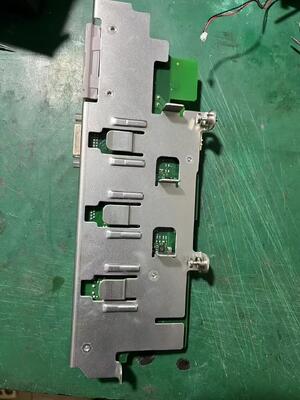

Placa de conector de tarjeta de video Philip MX600 MX700 MX800 Land Card

Se trata de un sistema de control de velocidad.

Parámetros de la tarjeta de red, la tarjeta de vídeo y la placa de interfaz (versión en inglés)

1. Tarjeta LAN cableada (placa Ethernet)

Número de la pieza: placa de circuito MSL LAN (453563499121)

Estándar: 10/100Base-TX (IEEE 802.3), RJ45 (8P8C), aislado para uso médico (aislamiento básico, voltaje de ensayo 1500V)

Velocidad: 10/100 Mbps negociación automática

Protocolos: TCP/IP, HL7, DICOM, red clínica IntelliVue

Potencia: 3,3 V a bordo

Medio ambiente: funcionamiento a 0°40°C, almacenamiento a 20°60°C, 10°95% de humedad (sin condensación)

Diferencias entre modelos:

MX600: 1 × puerto LAN RJ45 aislado

MX700: 1 puerto LAN RJ45 aislado; 2a LAN aislada opcional a través de iPC

MX800: 2 puertos LAN RJ45 aislados (red de monitoreo + intranet del hospital, físicamente separados)

2. Tarjeta LAN inalámbrica (Módulo WiFi)

Número de la pieza: Adaptador interno 802.11 a/b/g (opción J20/J35), módulo de telemetría WMTS (opcional)

Bandas de frecuencia: 2,4 GHz (802.11b/g) + 5 GHz (802.11a), bandas ISM

Tasa de datos máxima: 54 Mbps (802.11a/g), 11 Mbps (802.11b)

Seguridad: WPA/WPA2-PSK, WPA2 Empresa

Protocolos: red de vigilancia inalámbrica IntelliVue, telemetría médica WMTS

Disponibilidad: módulo interno opcional para el MX600/MX700/MX800 (no estándar)

3Tarjeta de salida de vídeo (placa de visualización DVI)

Número de la parte: placa de salida de vídeo DVI-I (extensión opcional)

Interfaz: DVI-I (enlace único, DVI digital + VGA analógico compatible)

Resoluciones soportadas: 1920×1080@60Hz (1080p), 1280×768, 1024×768, 800×600

Función: salida externa del monitor secundario, pantalla doble (monitor principal + pantalla extendida)

Disponibilidad: opcional para MX600/MX700/MX800 (sin salida de video independiente estándar)

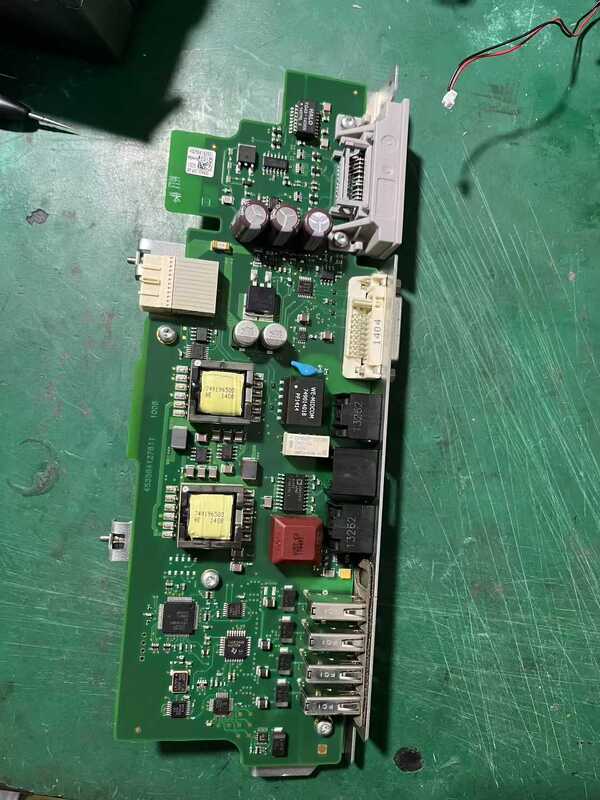

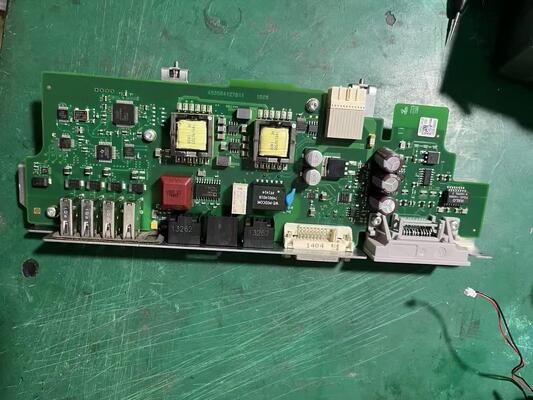

4. Tabla de interfaz principal (Tabla de IO, integrada)

Número de la parte: Tabla de interfaz principal (serie 453563xxxx)

Interfaces integradas:

LAN: 1?? 2 × RJ45 (como se indica más arriba)

USB: MX600 (3 × USB 2.0), MX700 (4 × USB 2.0), MX800 (5 × USB 2.0)0, tipo A a toda velocidad)

Serial: 1 × RS232 (estilo RJ45), para comunicaciones periféricas y de datos

Video: DVI-I (opcional), LVDS para la pantalla principal

Medición: puerto dedicado MSL (ODU), salida de sincronización ECG, llamada de enfermera (RJ11)

Otros: conexión inalámbrica de corto alcance SRR, interfaz de telemetría WMTS

5. Tabla de comparación de parámetros modelo a modelo



Parámetro MX600 MX700 MX800

Conexión LAN por cable 1 × 10/100 Mbps aislado RJ45 1 × 10/100 Mbps aislado RJ45; segunda LAN opcional vía iPC 2 × 10/100 Mbps aislado RJ45 (doble aislado)

Red local inalámbrica Opcional 802.11a/b/g, WMTS Opcional 802.11a/b/g, WMTS Opcional 802.11a/b/g, WMTS

Salida de vídeo DVI-I opcional, hasta 1080p60 DVI-I opcional, hasta 1080p60 DVI-I opcional, hasta 1080p60; pantalla múltiple mediante iPC

Cuadro de interfaz (IO) USB×3, RS232×1, MSL, ECG, llamada de la enfermera USB×4, RS232×1, MSL, ECG, llamada de la enfermera USB×5, RS232×1, MSL, ECG, llamada de enfermería doble, SRR

Los datos de los equipos de control de la seguridad de los equipos de control de la seguridad de los equipos de control de seguridad de los equipos de control de seguridad de los equipos de control de seguridad de los equipos de control de seguridad de los equipos de control de seguridad de los equipos de control. No está disponible Opcional Intel Core 2 Duo, 4 GB de RAM, 160 GB de disco duro IPC estándar: Intel Core 2 Duo SP9300/SP9400, 4 GB de RAM, 160 GB de disco duro

Display principal 12.1" LCD, 1024×768 15 pulgadas de pantalla LCD, 1280×768 (toque) 19" LCD de pantalla ancha, 1440×900 (toque)

Notas clave

Todas las tarjetas son de grado médico, no son compatibles con las tarjetas PCIe estándar.

Los puertos LAN cumplen con la norma IEC 60601-1 para el aislamiento de seguridad del paciente.

La salida de vídeo es sólo para la extensión de la señal de monitoreo, sin aceleración 3D / juego.

Los módulos inalámbricos priorizan la baja latencia y la alta confiabilidad para la transmisión de datos clínicos.
