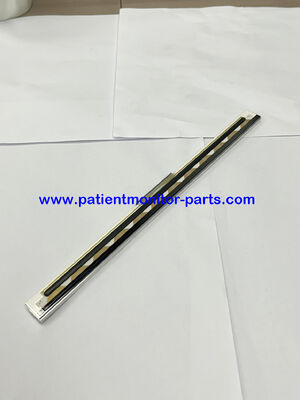

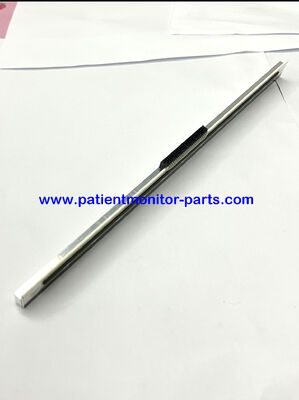

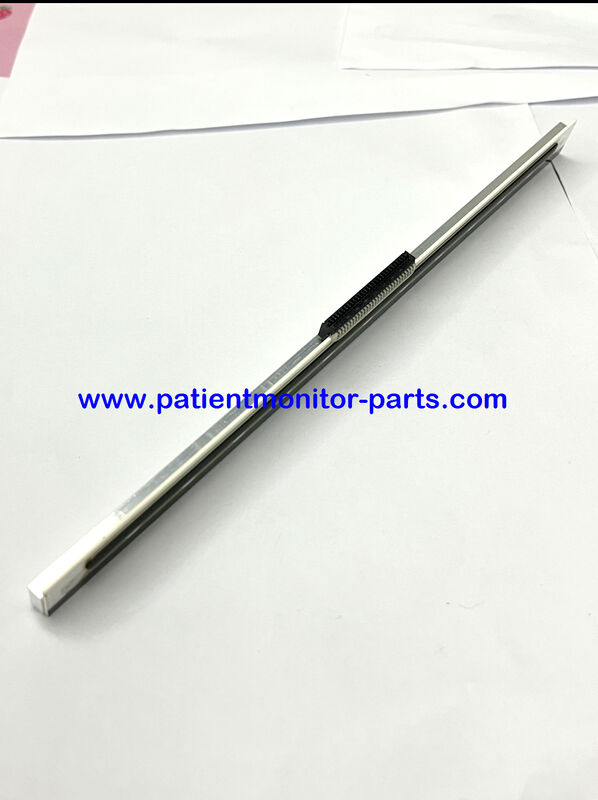

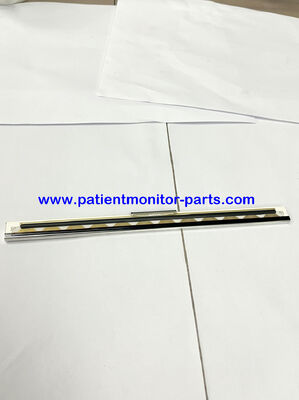

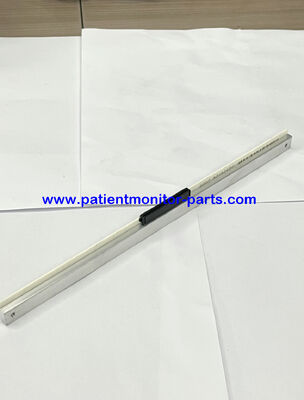

Cabezal de impresión térmico Philip Avalon FM20 / FM30 (TLPH)

La cabeza de impresión térmica de Philip Avalon FM20 / FM30 (TLPH)

1Información básica

• Nombre oficial: Cabeza de impresión de línea térmica (TLPH)
• Modelos compatiblesEn el caso de los aviones de pasajeros, el número de pasajeros es el siguiente:
• Tipo de impresora: registrador de la matriz térmica de 6 pulgadas
• Número de la parte (original): 4522 991 25291 (asamblea)

2Resolución óptica / de impresión

• Densidad de puntos:8 puntos/mm (203,2 dpi)
• Ancho de impresión efectivo:de una longitud igual o superior a 150 mm(ancho completo del papel)
• Total de puntos: 1200 puntos (150 mm × 8 puntos/mm)
• Punto de juego: 0,125 mm × 0,125 mm

3Características eléctricas

• Tensión de la cabeza de impresión:5.0 VDC ± 5%- ¿ Qué es eso?24 VDC ± 10%(calentamiento)
• Corriente por punto: ~ 20 ∼ 25 mA (pico)
• Resistencia por elemento: ~ 120 Ω (típico)
• Interfaz: cable de cinta de 50 pines (a la placa del adaptador de la grabadora M2703-66430)

4Mecánica y rendimiento

• Velocidad de impresión:
  • Estándar:25 mm/s
  • Rápido.50 mm/s(para la reproducción de la revisión)

• Rango de velocidad del papel: 1 ̊50 mm/s (configurable)
• Duración de vida:≥ 1,000, 000 líneas(bajo condiciones nominal)
• Temperatura de funcionamiento: de +5°C a +45°C
• Temperatura de almacenamiento: -20 °C a +60 °C

5Especificaciones del papel (combinación)

• Ancho del papel: 150 mm (plegable o rodado en Z)
• Tipo de papel: Papel térmico de grado médico (HP 1911A / Philip 453564435211)
• Sensor de la misma: Sensor óptico reflectante (para la detección de marcas negras)

6. Características clave

• Grabación de 5 canales: FHR1, FHR2, TOCO, MECG, notas
• Alto contraste: Para una reproducción clara de la forma de onda FHR/TOCO
• Estabilidad a largo plazo: Elementos de calefacción cerámicos, recubrimiento anticorrosión
