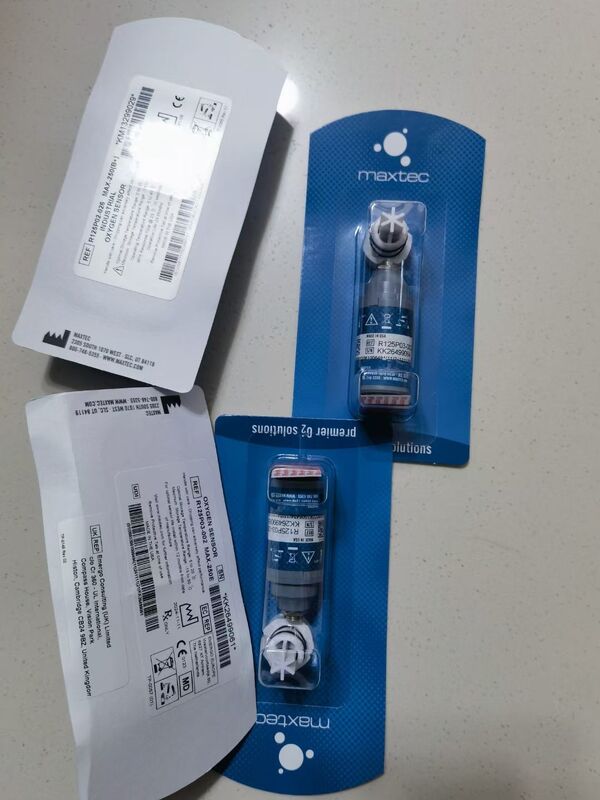

El sensor de oxígeno de Maxtec REF:25P03-002 MAX-205E

Identidad

• Marca: Maxtec (EE. UU.)

•

• Modelo:Jack de teléfono mono de 3.5 mmMAX-250E

• Referencia / Nº de pieza:Jack de teléfono mono de 3.5 mmR125P03-002 (comúnmente abreviado como 25P03-002 o listado como 0110429)

• Tipo: Sensor de oxígeno galvánico (celda electroquímica, sin bomba)

• Electrolito: Fórmula patentada de ácido débil (resistente a CO₂, CO, NOx — superior a las celdas KOH tradicionales)

• País de origen: Hecho en EE. UU.

• Garantía de almacenamiento: 24 meses (vida útil de almacenamiento, no vida útil operativa encendida)

Eléctrico y rendimiento

• Rango de medición: 0 – 100 % O₂

• Señal de salida:Jack de teléfono mono de 3.5 mm10.0 – 15.5 mV (en aire al 21 % O₂ ≈ 2.1–3.3 mV)

• Desplazamiento cero: ≤ 0.50 mV (en 100 % N₂, exposición de 5 min)

• Linealidad: ±1.0 % de escala completa

• Tiempo de respuesta (T90): ≤ 15 sa 23 ± 2 °C

• Error de compensación de temperatura:Jack de teléfono mono de 3.5 mmVida útil esperada:

• > 1,500,000 %O₂·horas (teórico ≈ 8 años en aire; consumo real por horas de funcionamiento)Carga recomendada:

• > 1 MΩCumplimiento de interferencias:

• EN ISO 80601-2-55 (insensible a CO₂, CO, NOx)Ambiental

Temperatura de funcionamiento:

• 5 – 40 °CTemperatura de almacenamiento:

• -15 – 50 °C (la etiqueta recomienda 5 – 25 °C)Humedad:

• 5 – 95 % HR, sin condensaciónPresión:

• ~0.5 – 1.5 atmMecánico e interfaz

Cuerpo:

• Sonda cilíndrica, Ø ≈ 0.9 cm, longitud ≈ 5.74 cmPuerto de gas:

• Rosca M16 × 1 (entrada de muestreo de corriente lateral)Conector eléctrico:

• Jack de teléfono mono de 3.5 mm (punta positiva, manguito negativo, 2 hilos)Peso:

• ≈ 50 g (neto)Referencias cruzadas directas de OEM

Analytical Industries:

• PSR-11-917-J1CareFusion / Viasys:

• Sentry Blender 66045Covidien Newport:

• E360 / HT70 / e500Fluke:

• VT MobileMercury Medical:

• 10-103-08Pacifitech:

• PT-25ATeledyne:

• R29MED (C-70592)Familia Maxtec:

• MaxO2+AE, OM-25AE, OM-25ME, MaxBlend, MaxVenturiAplicaciones típicas

Ventiladores (Bird, Newport, etc.)

• Máquinas de anestesia (monitorización de FiO₂)

• Mezcladores de aire-oxígeno

• Analizadores de oxígeno portátiles (por ejemplo, sonda externa MaxO2+AE)

• ⚠️ Nota de pedido: especifique siempre

“Maxtec MAX-250E, REF R125P03-002 (25P03-002)”. “MAX-205E” es un error tipográfico — MAX205E es un IC transceptor Maxim RS-232, no relacionado con celdas de O₂. La salida de 10.0–15.5 mV es el valor del MAX-250E; las celdas de la serie OM más antiguas con una calificación de 8.5–13.5 mV no deben mezclarse.
