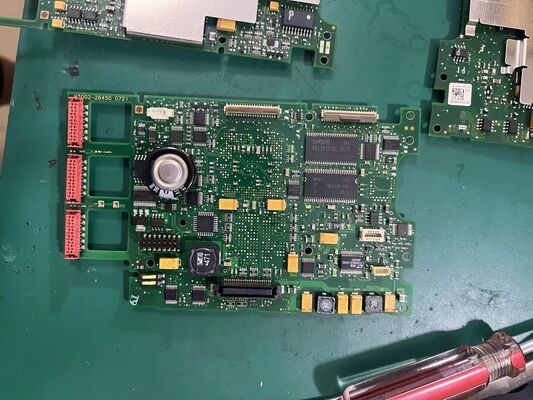

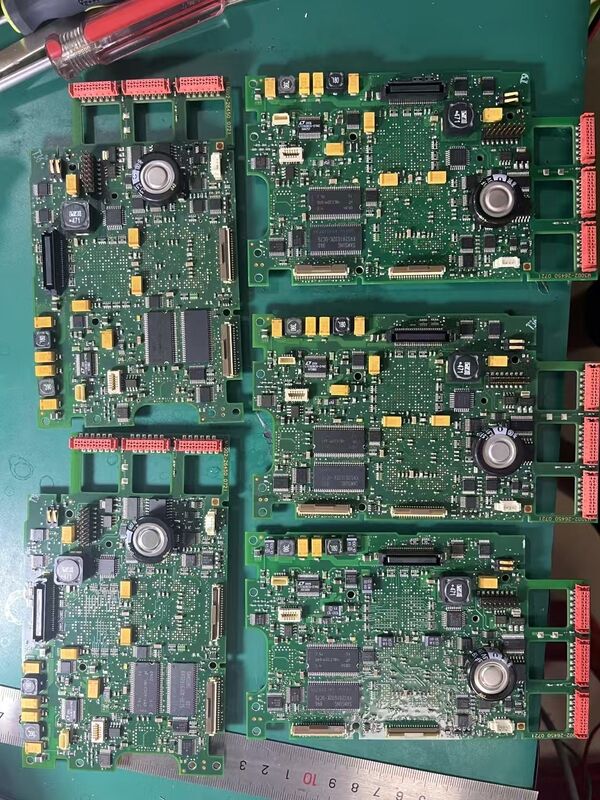

Placa principal del monitor PHILIP MP2/X2 PN M3002-26450

PHILIP MP2/X2 Monitor de la Junta Principal PN M3002-26450

Participación: placa de circuito principal (placa de sistema) para monitores host IntelliVue MP2/X2; maneja el procesamiento del sistema, la distribución de energía, la unidad de visualización y la agregación de interfaces.no la placa de alimentación, no el teclado.

Identificación del OEM: PN M3002-26450 (Philip utiliza este PN como equivalente de REF en el sistema de servicio).

Anfitriones compatibles:

• IntelliVue MP2 M8102A

• IntelliVue X2 M8002A (utilizado por sí solo como monitor de transporte o como módulo de medición múltiple MMS)

Limitación del número de serie: M3002-68550 se ajusta a las primeras unidades con SN < DE315XXXXX;M3002-26450 es la versión de construcción posteriorVerifique el número de serie del monitor y la revisión del software antes de cambiar las versiones

Arquitectura de energía (por guía de servicio): La placa de alimentación pasa de la entrada MSL DC 36 ̊60 V hasta16 V CCRTC y RAM tamponada están respaldados por3.6 V CC(proveniente de la energía del sistema o de la batería interna).

Funciones a bordo:

• 3.5" controlador de pantalla táctil TFT (QVGA 320×240, hasta 3 formas de onda en vivo)

• Agregación de los datos de medición incorporados (ECG/Resp/SpO2/NBP; CO2/IBP/Temp/12-plomo opcional)

• Toque + manejo de entrada de tecla dura, lógica de alarma, amortiguamiento de tendencias

• LAN por cable (red clínica Philip) + adaptador 802.11 opcional junto a la cama + SRR (radio de corto alcance)

• Señalización interna del control de carga/descarga de la batería recargable (la propia celda se encuentra en el compartimiento de la batería)

Interfaces/conectores clave: conector MSL, cable flexible de visualización, controlador táctil, interconexión de la placa de alimentación, bus de parámetros incorporado, toma de módulo inalámbrico, alimentación de la antena SRR, portacelda de respaldo RTC

Seguridad/clasificación: placa lógica de contacto no para el paciente; la clasificación de tipo CF proviene de la parte frontal de medición. Accesorio médico sensible a la ESD.

- ¿Qué es eso?: No se han publicado dimensiones independientes (parte OEM instalada); clase de peso de remodelación/reparación de envío ~0,3 ∼0,5 kg con embalaje ESD.

Mapeo de fallas: Guía de servicio "Check main board 2" El INOP señala esta anomalía de la placa (o de la segunda placa principal).
